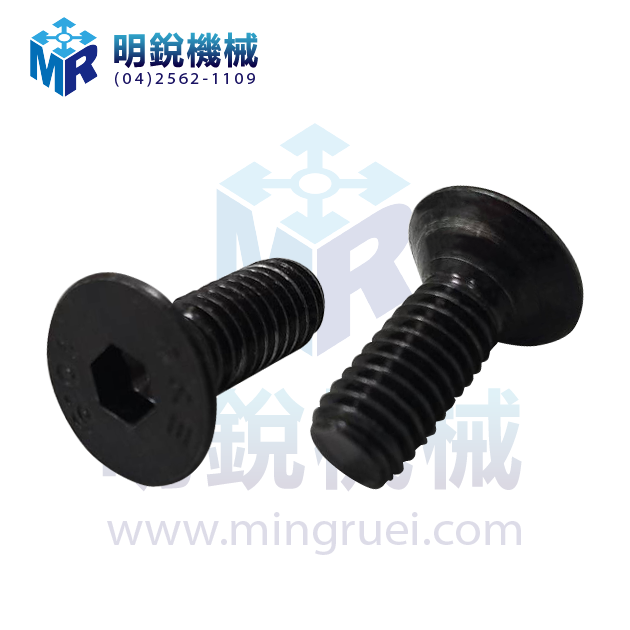

平頭內六角螺絲

螺絲
※長按圖片左右滑動，以觀看上下張圖
螺絲
    • 產品說明

    產品名稱 Product Name：平頭內六角螺絲
    型號

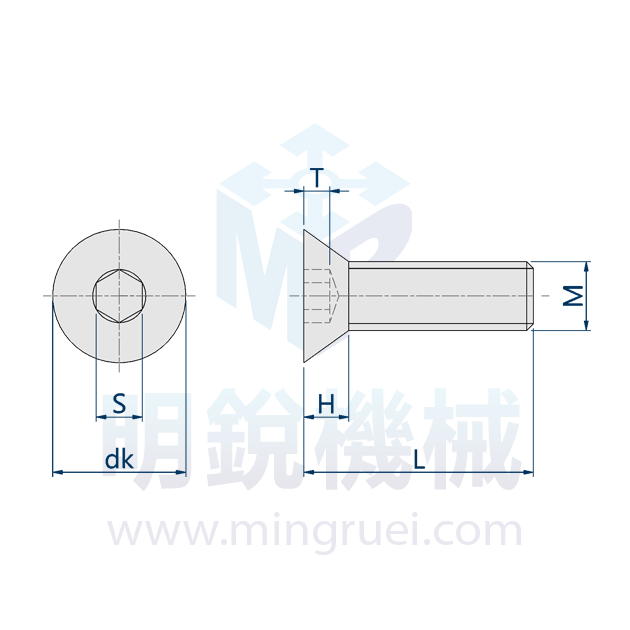

    Model    		 材質 & 表面處理
    Material & Surface Treatment    		 牙規格
    M    		 牙長度
    L    		 頭厚
    H    		 孔深
    T    		 孔徑
    S    		 頭徑
    dk
    SCV-M5-10




    SCM435
    鍍鎳




    SCM435
    (黑色)
    鍍鎳




    SUS304
    (白鐵)

    M5    		 10

    3.82-4.00

    2.05

    3.38-3.52

    9.64-10.00
    SCV-M5-12 12
    SCV-M5-16 16
    SCV-M6-12


    M6    		 12


    5.70-6.00


    2.25


    3.98-4.12


    11.57-12.00
    SCV-M6-16 16
    SCV-M6-20 20
    SCV-M6-25 25
    單位 : mm
    ※模型為參考外觀，各項數值以規格為準※

    【SCV 平頭內六角螺絲】3D模型預覽 (建議使用電腦版預覽)
